直观解读 | 从能效限定值了解螺杆空压机不同能效等级的意义
发表时间:2021-07-17   浏览次数:155次

论空压机都离不开三大性能参数(压力、流量(排气量)、功率)的表现。由于空压机是耗能大户,且其广泛使用于工业生产的各个领域,空压机的降耗增效意义非常重大,得到了业内及客户一致认可。本文主要从喷油螺杆空压机在GB 19153-2019《容积式空气压缩机能效限定值及能效等级》能效限定值去了解空压机节能的意义。


一、空压机纳入全国重点工业产品质量安全监管目录

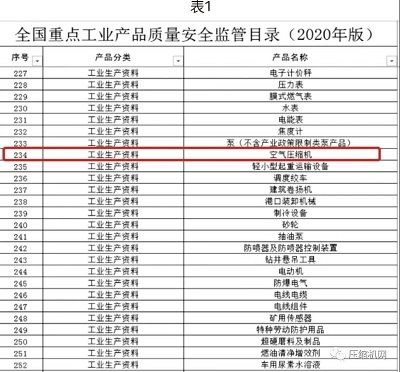

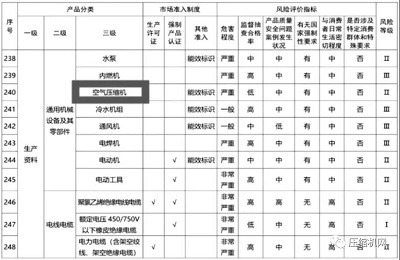

2020年,质监局对空压机产品质量的监管力度加强,在监管要求有(见表1):



①市场准入制度:能效标识;

②其危害程度:严重;

③监督抽检合格率:低;

风险等级:Ⅱ级。

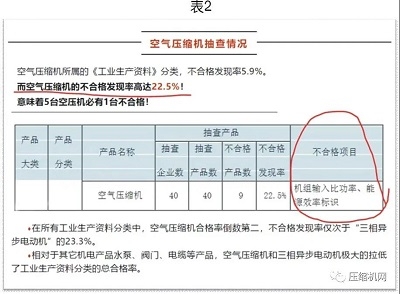

2020年空压机抽检情况堪忧,不合格率高达22.4%,意味着5台就有1台中标。不合格项目为:“机组输入比功率,能效标识”。(见表2)


国标GB19153-2009《容积式空气压缩机能效限定值及能效等级》已施行10年。据此标准,容积式空气压缩机共分为三个符合性等级,即一、二、三级能效。其中,一级能效为最高能效等级,即最节能;二级能效为节能级,三级能效为市场准入级,低于三级能效不得生产和销售。


容积式空气压缩机特别是市场上量最大的螺杆空压机,一级能效成为各个品牌争夺的目标,就像奥运会争取金牌一样。因此可见,螺杆空压机能效限定值及能效等级是空压系统设备相关人员(买方和卖方)最关注的指标之一。


二、GB19153标准解读


1.首先,我们先了解标准前几个字母的含义:

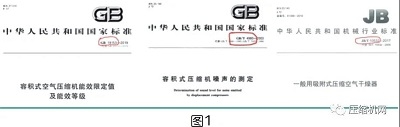

GB是强制性国家标准,必须时时刻刻执行和被监管, 不符合强制性标准的产品,禁止生产、 销售和进口。(见图1左)



GB/T 是推荐性国家标准(T-推荐)推荐性国标是指生产、交换、使用等方面,通过经济手段或市场调节而自愿采用的国家标准,如果纳入合同,具有法律上的约束性。(见图1中)


JB/T是机械行业标准;(T-推荐),一旦纳入合同,也具有法律效力。(见图1右)

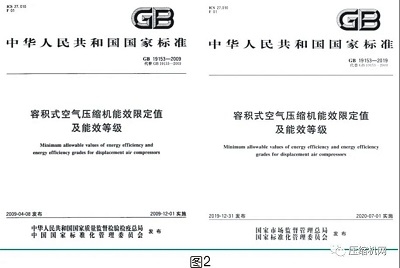

GB 19153-2019 《容积式空气压缩机能效限定值及能效等级》根据国际标准及市场需求,在2009版基础上进行修订,于2020年7月1日执行。


2.我们从该标准的名称可以知道,其主要有两个方面规定:

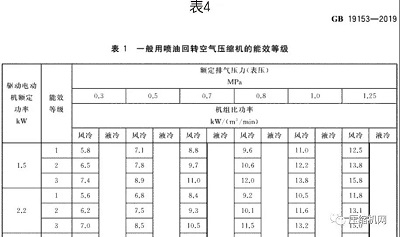

①“能效限定值”是指在规定工况下,空压机组所允许的最大“机组输入比功率”值不大于3级的规定,低于三级能效限定值的产品属于国家明令淘汰的产品。在标准中属于强制性条款,是市场准入指标,等同于技术法规。限定值是以具体数量的方式体现,在空压机中以机组比功率值体现。(见表3)

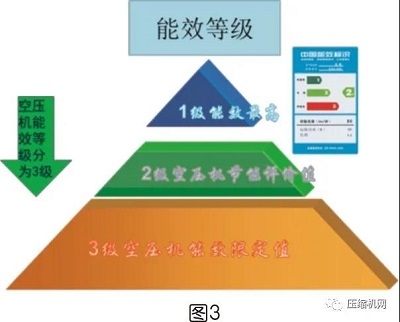

②“能效等级”是对同类产品能效范围内划分出的若干个效率等级。是国家实施能效标识制度的依据,是引导消费者购买节能型产品的直观参考标准。空压机能效等级分为3级,其中1级能效最高,3级能效最低。空压机节能评价值不大于2级规定。


3.2019版标准有哪些变化?

GB 19153—2009《容积式空气压缩机能效限定值及能效等级》从2009-12-01实施,所有中国市场上销售的容积式空气压缩机产品必须达到该标准的能效等级要求,备案能效等级并粘贴能效标识。共计有17488条能效等级备案信息(含新备案、变更、扩展)。在十年的标准贯彻过程中,越来越多的的品牌加人执行并提高。


GB 19153—2019《容积式空气压缩机能效限定值及能效等级》相比十年前的标准,做了4大改进:


①调整了适用范围:增加了0.3MPa和0.5MPa能效限定值及能效等级

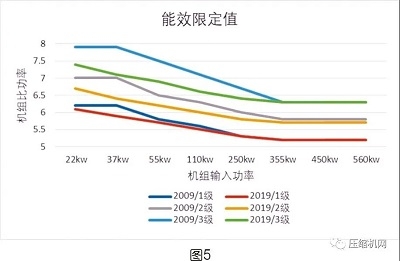

②提高了部分产品的能效指标:

比如37kW/0.7MPa/风冷/1级比功率值由6.8提升到6.2,提升了8.8%。


比如37kW/0.7MPa/风冷/3级比功率值(能效限定值)由8.3提升到7.4,提升了10.8%。

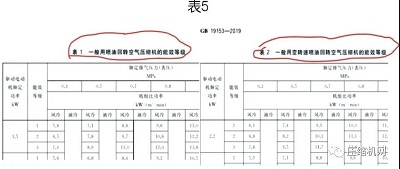

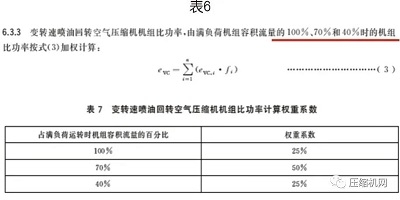

③增加了变速喷油回转压缩机的能效评价:


变速喷油回转压缩机除了有限定值外,还有比功率计算方法。

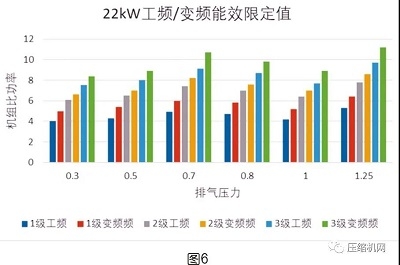

同样为1级能效22kW/0.7MPa螺杆空压机,工频为6.4,变频限定值7.8,相差22%。




④增加机组比功率与机组等焓效率,输功效率的计算。


a)空气压缩机机组比功率(SER)计算增加吸气温度修正系数:

evc(kW/(m3/min))=K14*Pcorr/qv.corr  公式(1)


组比功率吸气温度修正系数:

K14=  Tk/293.2                    公式(2)


从标准公式描述,可以看见:空压机的机组吸气温度Tk,机组功率Pcorr和容积流量qv.corr是决定机组比功率大还是小的主要因数。其中Tk主要是进气温度影响;qv.corr主要由环境温度,进气压力,相对湿度影响;Pcorr则跟电机效率、螺杆主机效率、传动效率、压降损失及电箱有关。

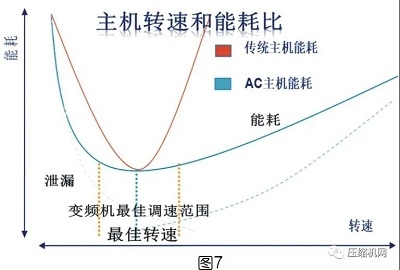

通常我们可以从空压机主机效率曲线图看出,在使用该主机时是否节能。如果不在主机的最佳转数范围内,空压机是不可能节能的。(见图7)



深入了解“喷油螺杆空压机能效限定值分析”不仅可以让我们更好地为客户提供服务,同时在激烈的市场竞争中占得先机。学习理论,领先同行!
