电机转子不平衡的信号特征介绍
发表时间:2021-07-20   浏览次数:129次

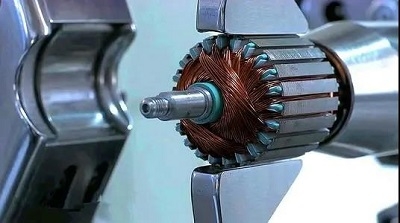

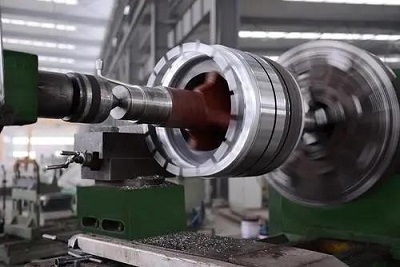

常规机械中包含着大量的做旋转运动的零部件,例如各种传动轴、主轴、电动机和汽轮机的转子等,统称为回转体。在实际应用中的各种回转体,由于材质不均匀或毛坯缺陷、加工及装配中产生的误差,甚至设计时就具有非对称的几何形状等多种因素,造成了回转体的不平衡,即使静态平衡了,回转体在旋转时,其上每个微小质点产生的离心惯性力不能相互抵消,从而产生了不平衡的离心力,就造成了动态的不平衡。下面小编为大家简单介绍转子不平衡的特征都有哪些?


随机不平衡一般是由于转子零部件发生松动造成的,当转子零部件存在松动情形时,会造成转子平衡状态的变化,其振动特征表现出时有时无的特征,同转子不同时间测量出的振幅(或相位)忽大忽小,振动无特定的变化规律。转子不平衡的特征主要有如下:


(1) 振动频谱典型特征:不平衡问题通常是较高的转频振动占主导,一般其转频振动成分大于或等于其通频振动的80%以上。


(2) 不平衡力具有一定的方向性,离心力在径向基本是均匀的,轴及支承轴承的运动轨迹近似为一个圆,然而,由于轴承座的垂直支承刚度大于水平方向,所以正常的轴及支承轴承的运动轨迹为椭圆,即正常情况下水平方向振动要比垂直方向振动大1.5到2倍,若超出这个范围,可能存在其他问题,特别是可能存在共振问题。


(3 )径向与轴向振动比较,当是不平衡问题占主导时,径向振动(水平和垂直)要比轴向方向的振动大得多(悬臂转子除外)。


(4) 悬臂转子不平衡问题的方向性,通常情况下,径向和轴向振动都比较大,它是静不平衡和力偶不平衡同时存在,所以通常情况下需要二平面进行平衡修正。


(5) 有不平衡振动问题转子,其振动相位是稳定和可重复的。


(6) 不平衡问题会促使共振幅值增大,如果转子的工作转速比较靠近其系统自振频率处的共振点时,少量的不平衡振动会增大10到50倍。


(7) 转子不平衡问题的相位表现,同一轴承位置的垂直和水平相位差约 90°,两侧轴承同一方向的相位差相等。
